卷板机的基本原理及构成
作者:无锡神冲
发布于:2024-04-25 14:38
浏览次数: 109

  卷板机是一种利用工作辊使板料弯曲成形的设备,可以成形筒形件、锥形件等不同形状的零件,是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用,使工作辊运动,从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化,可以加工出椭圆形件、弧形件、筒形件等零件。

  卷板机液压系统的主要功能是通过提供力和动力来驱动和控制卷板机的卷板操作。具体来说,液压系统通过液压油的压力传递力,实现对卷板辊的精确控制,包括旋转运动、位置调整和卷板力度等。

  卷板机液压系统主要组件和工作原理

  卷板机液压系统的主要功能是通过传递液压能来驱动和控制卷板机的卷板操作,实现对金属板的精确弯曲和成型。

  液压系统的核心组成部分如液压泵、液压缸和液压控制阀等,共同协作完成这些功能。

  液压泵负责将液压油从油箱中吸入并增压,然后输送到液压缸中。液压缸通过液压油的压力推动活塞运动,从而驱动卷板辊进行旋转运动,实现对金属板的弯曲和成型。

  液压控制阀则起到调节液压油流量和压力的作用,确保卷板机在各种工况下都能得到精确的控制。

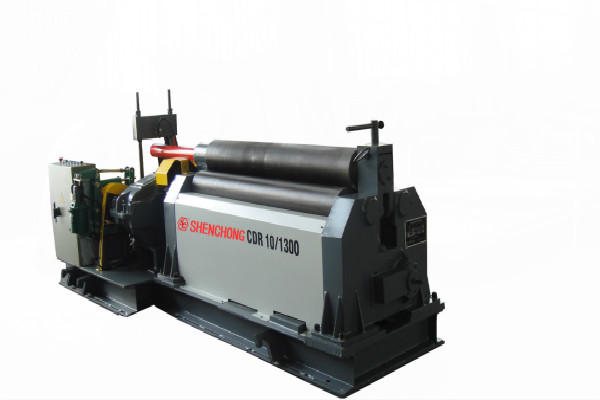

  卷板机的六大结构组成是:

  (1)上下辊:为卷板机的重要部件,材质为锻制优质碳素钢。

  (2)机架:分左右机架各一件,机架上装有下辊轴承。机架内部有方扣丝杆,丝杆上端与上辊两端轴承座相铰接。

  (3)减速机:采用ZSY280硬齿面型减速机与垫高一同安装在槽钢底座上。

  (4)电气部分:全部安装在一个操纵箱内,便于操作。

  (5)卸料装置:装于减速机一侧用于卸料时平衡上辊;由油缸完成卸料与恢复。

  (6)底座:由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面,从而形成一个整体。

  对数控卷板机的日常维护和保养也是不可忽视的。定期对设备进行清洁、润滑和紧固等操作,可以确保设备的正常运行和延长使用寿命。同时,对于设备的异常情况,如噪音、振动等,要及时停机检查,避免设备损坏或产生安全事故。
