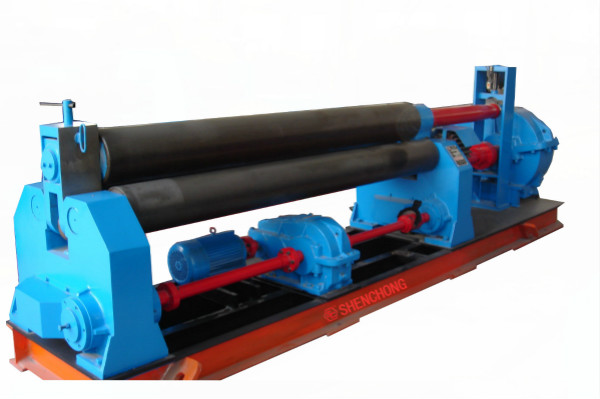

三辊卷板机是对板材进行连续点弯曲的塑形机床，可将金属板材卷成圆形、弧形和一定范围内的锥形工件。

　　三辊卷板机的六大结构组成：

　　(1) 上下辊：为卷板机的重要部件，材质为锻制优质碳素钢。

　　(2) 机架：分左右机架各一件，机架上装有下辊轴承。机架内部有方扣丝杆，丝杆上端与上辊两端轴承座相铰接。

　　(3) 减速机：采用ZSY280硬齿面型减速机与垫高一同安装在槽钢底座上。

　　(4) 电气部分：全部安装在一个操纵箱内，便于操作。

　　(5) 卸料装置：装于减速机一侧用于卸料时平衡上辊;由油缸完成卸料与恢复。

　　(6) 底座：由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面，从而形成一个整体。

　　如何使用三辊数控卷板机加工锥体工件?

　　1、一般卷板机都能卷锥度不大(30度)的锥筒。卷制锥筒的要点是大、小端的线速度基本相同，由于上辊的线速度是相同的，所以要控制大端的线速度。如果有卷锥筒装置就更容易了。

　　2、把卷板机上面的管子一端抬高，把小锥面放在低端，卷制时不断移动大端，大端的进入速度要加快。在辊子的一段加一个旁轮卷锥装置。卷板机下辊两侧装两个锥筒，卷制的时候把小端靠在锥筒上，小端的板边就会倚着锥筒往里进。

　　辊子有一定斜度，在卷制时侧向力很大，需要加侧向减速挡轮，挡轮需要淬火处理。如果直径小、板子薄、卷筒长，可以把三辊做成圆锥的辊子，但所需的弧度要算好。

　　3、调节同步轴 配锥体装置。卷板机矫圆前，首先要去除筒体的直边，这个直边根据卷板机型号、类型不同长度不同，可以参照设备说明书确定。
