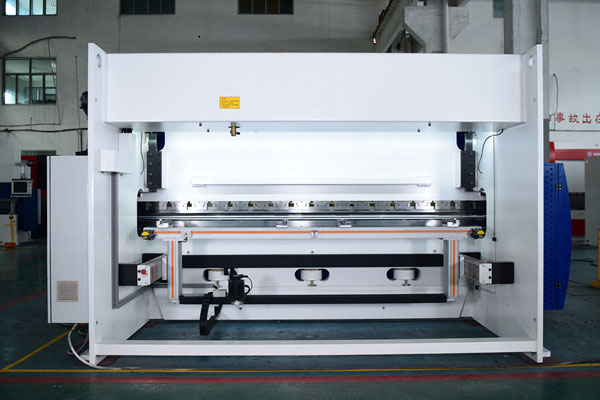

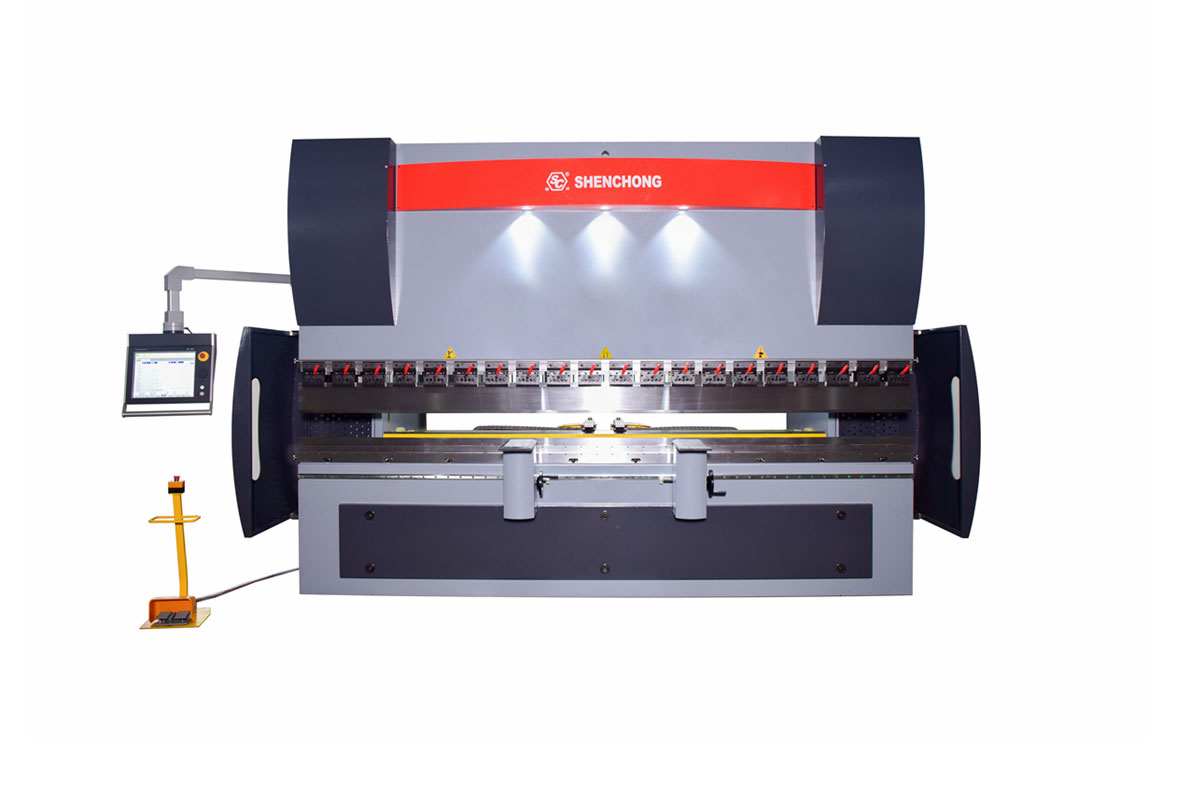

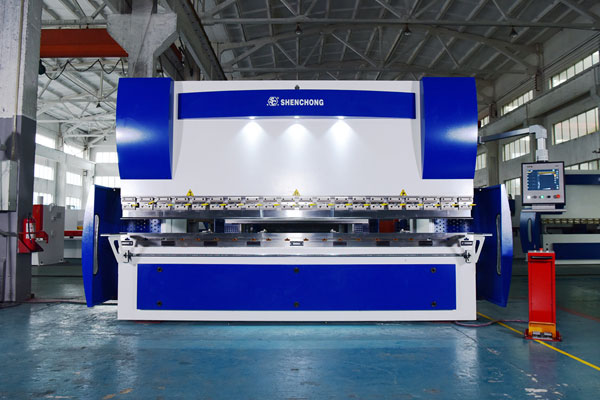

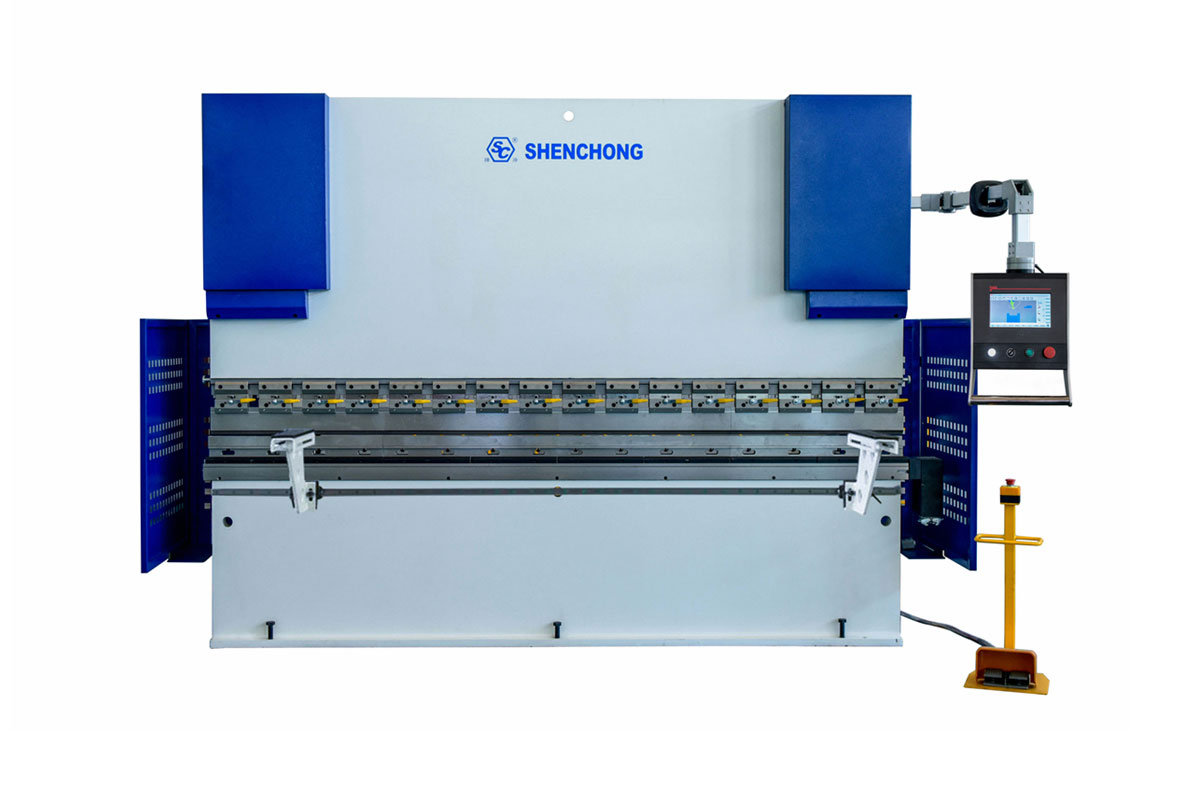

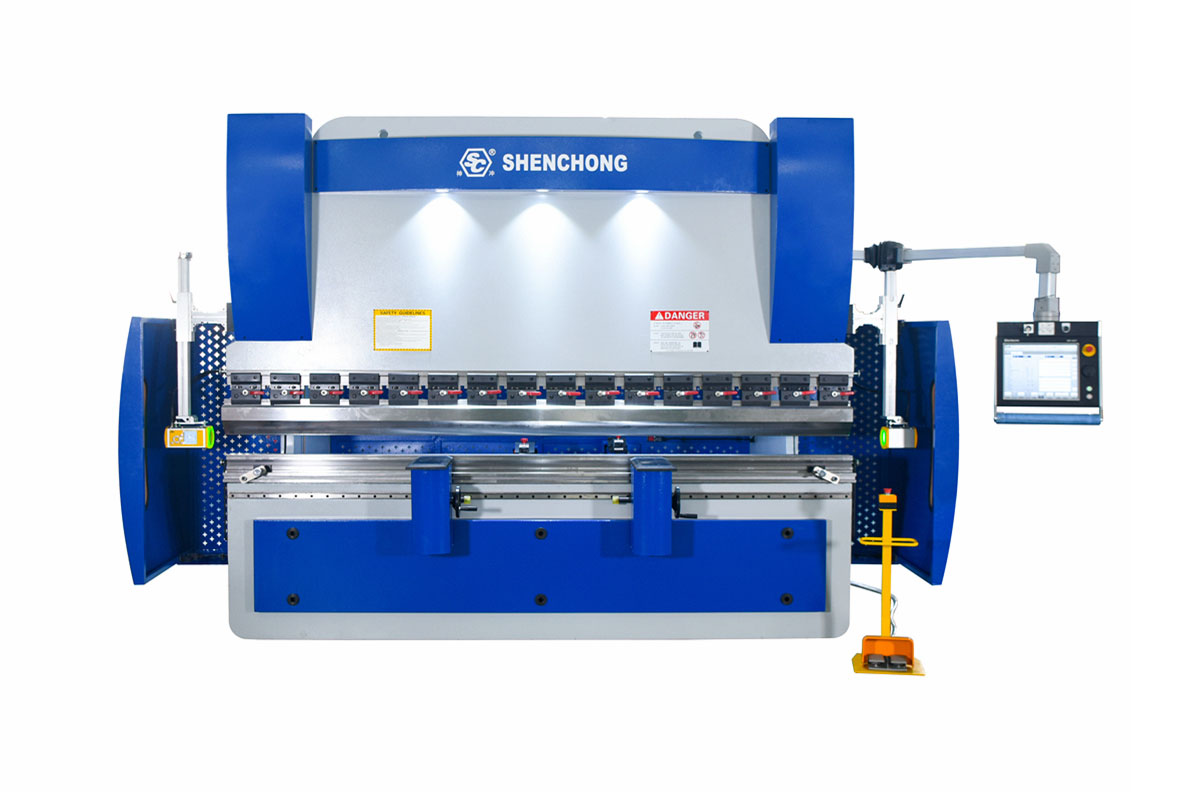

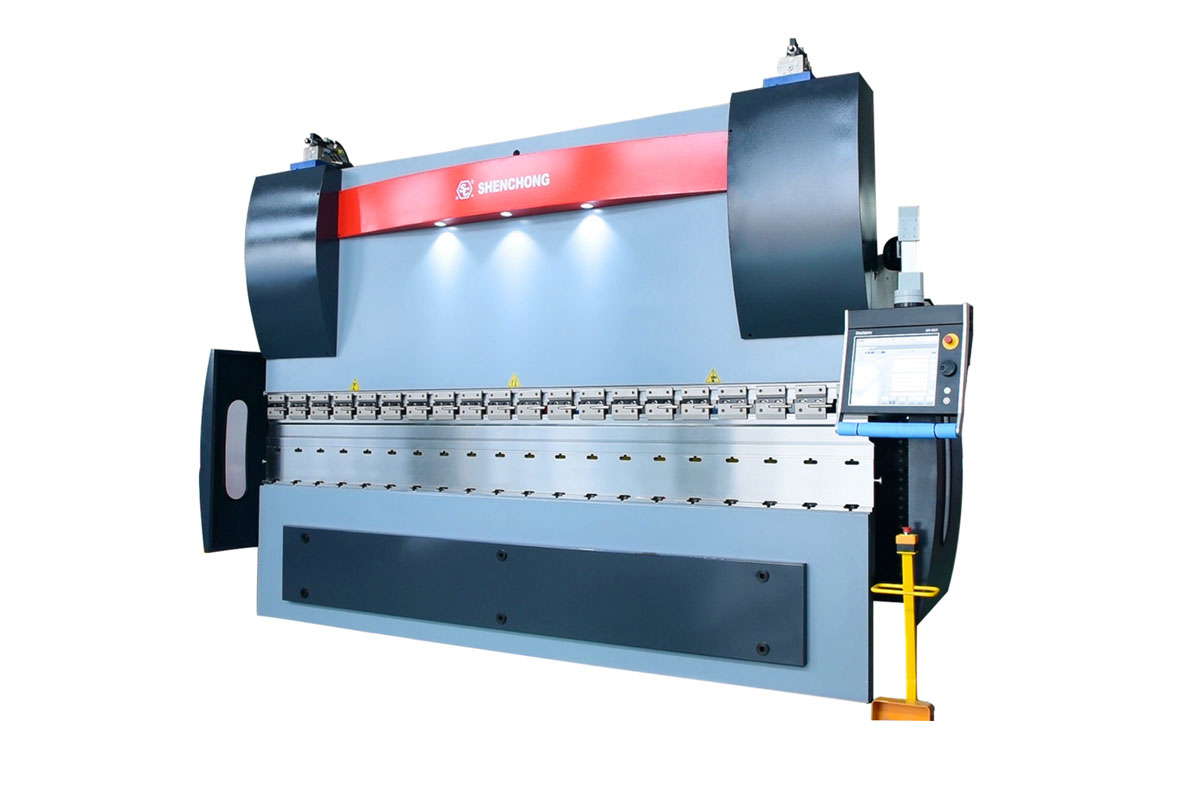

电液同步数控折弯机高精度，高速度，低噪音;多轴电脑控制，操作更加方便快捷。
后挡料采用数字式交流伺服电机驱动，精密滚珠丝杠传动，直线导轨;电液伺服系统，全闭环控制同步;喉口变形补偿系统保证折弯精度。
整体机架为钢板焊接，回火后再次振动消除应力，喷丸处理机架表面后喷涂防锈漆。
机架由进口CNC三维加工中心加工而成，保证每个部位的平行度和垂直度。、

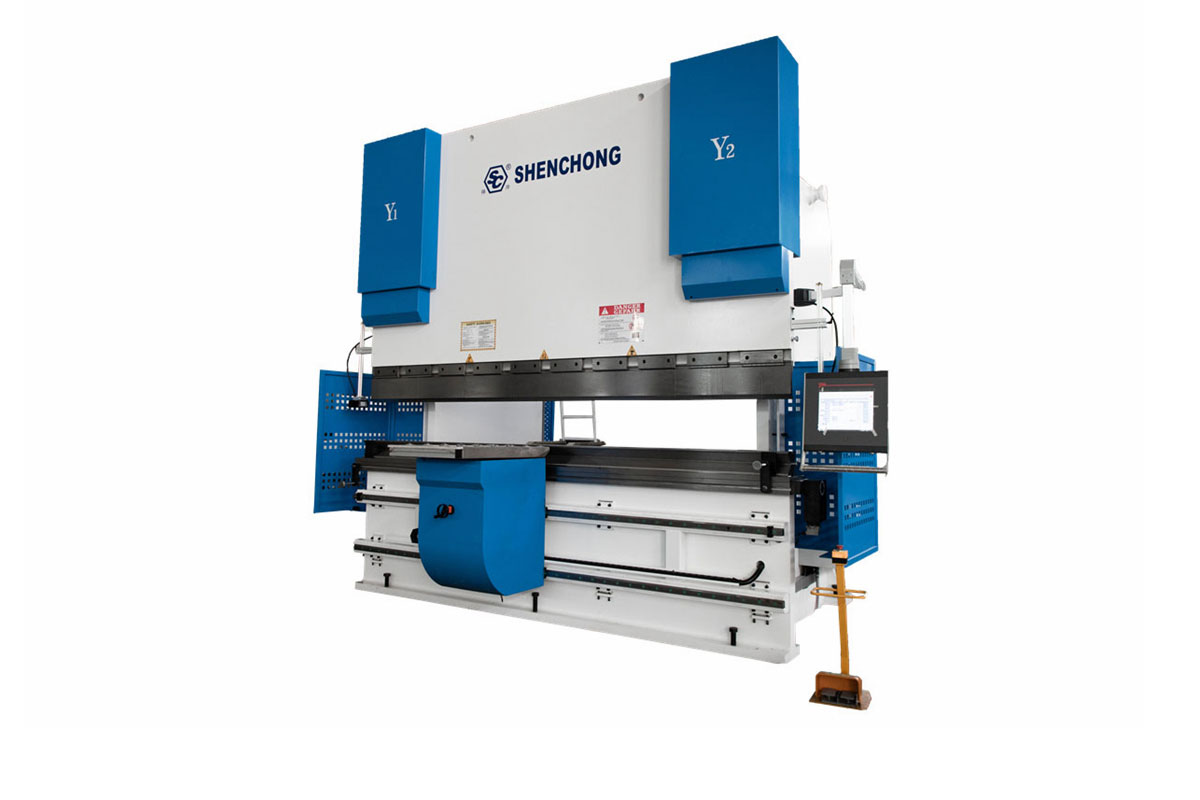

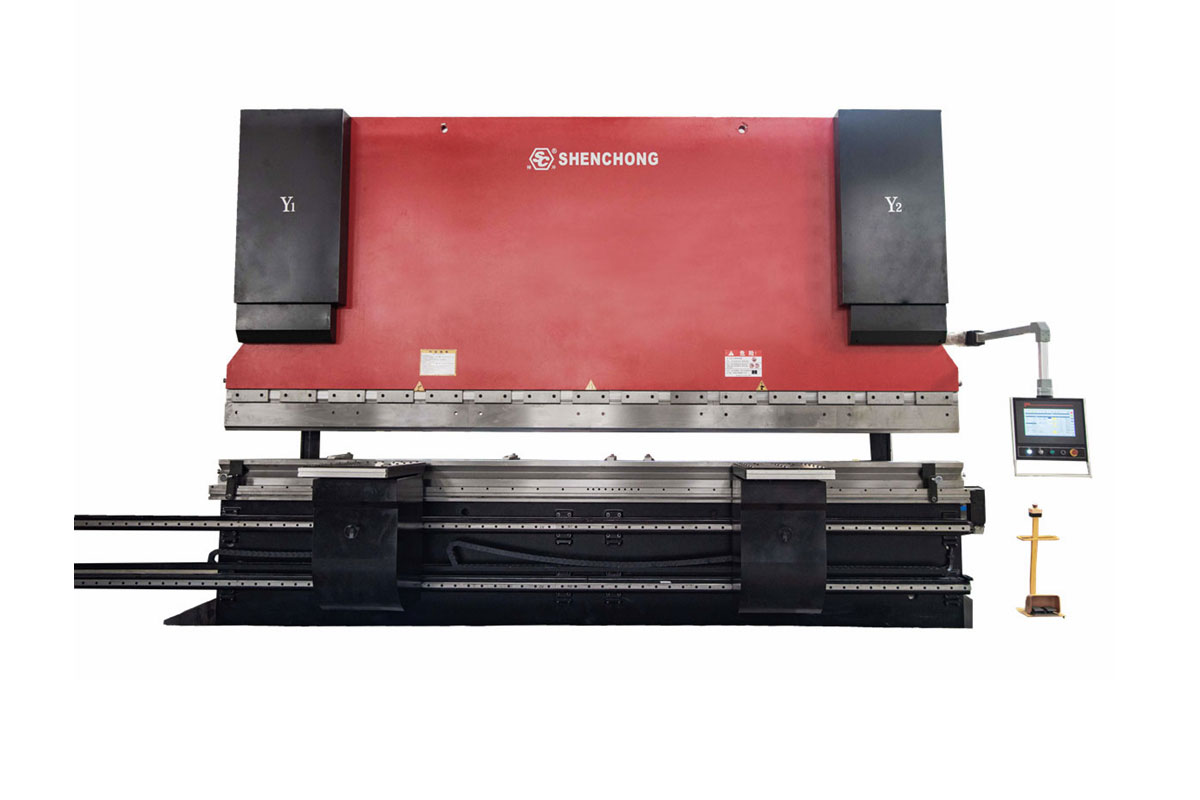

4+3轴数控折弯机

高端系列通常为ELGO P56T(4+3)轴或更多轴。

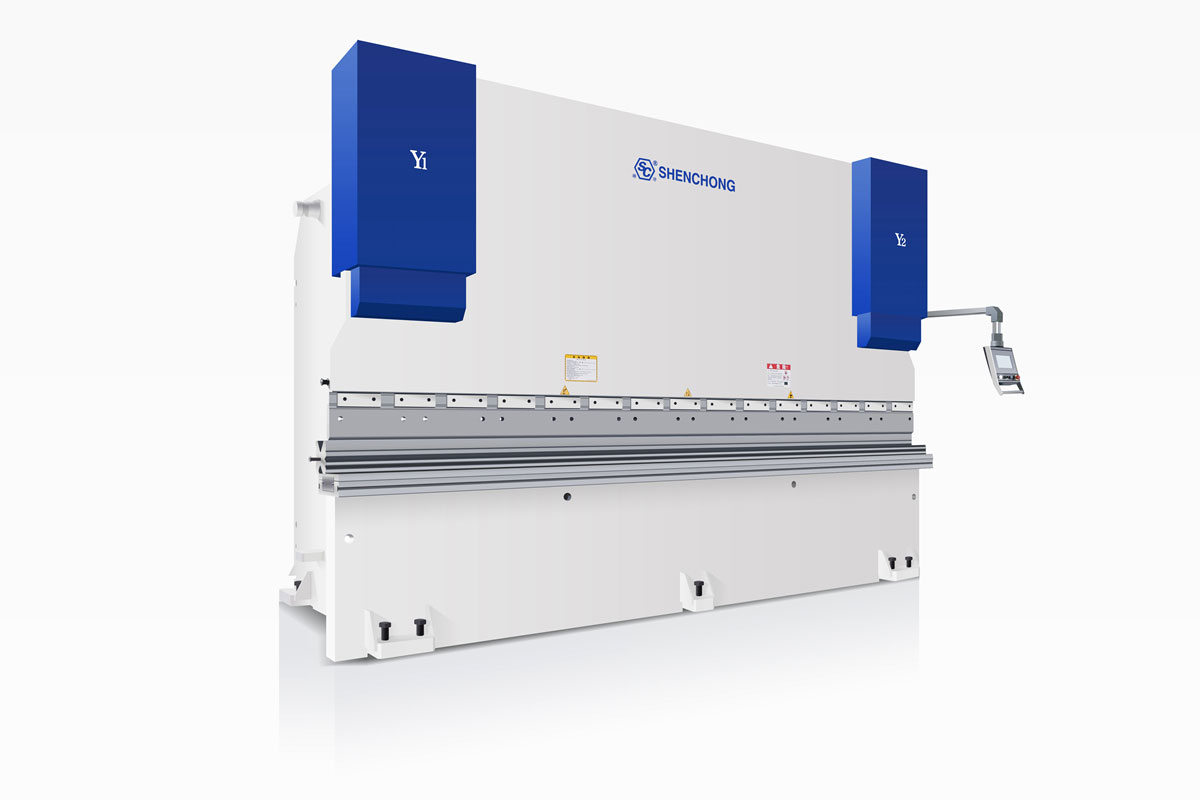

Y1，Y2轴控制两侧主油缸
X轴控制后挡料前后移动
R轴控制后挡料上下移动
V轴控制工作台直线度补偿
Z1 Z2为电动，分别控制后挡料档指左右移动
Z1 Z2也可选择电脑控制(6+1轴)

细节展示

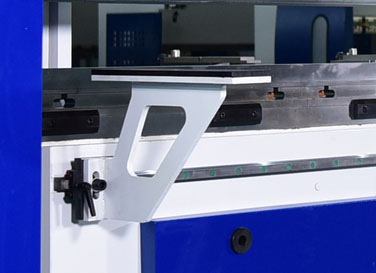

前托料装置

省时省力
方便快捷

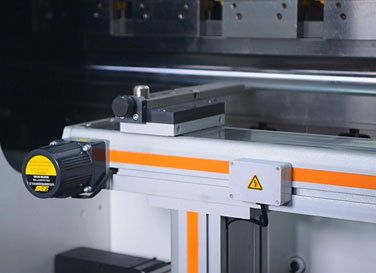

后挡料

数字式交流伺服电机驱动

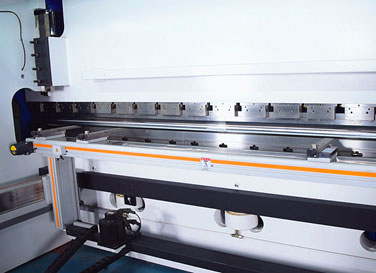

挡指

精密滚珠丝杠传动直线导轨

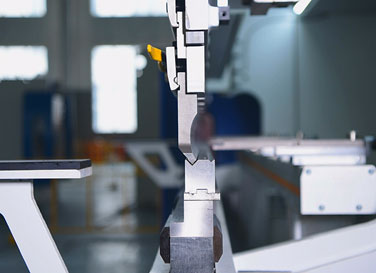

上下模具

标配或根据客户要求定制

型号	额定压力(kN)	工作台长度 (mm)	立柱间距(mm)	喉口深度 (mm)	行程 (mm)	开启高度 (mm)	主电机功率 (Kw)	外形尺寸 LxWxH (mm)
40T/1300	400	1300	1000	250	160	400	4	183014302215
40T/1600	400	1600	1300	250	160	400	4	213014302215
40T/2000	400	2000	1500	250	160	400	4	253014302215
40T/2500	400	2500	2000	250	160	400	4	303014302215
63T/2000	630	2000	1500	320	160	400	5.5	254016402225
63T/2500	630	2500	2000	320	160	400	5.5	304016402225
63T/3200	630	3200	2660	320	160	400	5.5	3710x1650x2450
80T/2500	800	2500	2000	400	160	410	7.5	305016502305
80T/3200	800	3200	2660	400	160	410	7.5	371016502405
100T/2500	1000	2500	2000	400	200	450	7.5	306016902425
100T/3200	1000	3200	2660	400	200	450	7.5	372016902475
100T/4000	1000	4000	3200	400	200	450	7.5	450016902545
125T/2500	1250	2500	2000	400	200	450	7.5	308017602500
125T/3200	1250	3200	2660	400	200	450	7.5	374017602535
125T/4000	1250	4000	3200	400	200	450	7.5	452017602610
125T/6000	1250	6000	4800	400	200	450	7.5	610015002895
160T/2500	1600	2500	2000	400	200	470	11	310018302520
160T/3200	1600	3200	2660	400	200	470	11	376018302620
160T/4000	1600	4000	3200	400	200	470	11	454018302720
160T/6000	1600	6000	4800	400	200	470	11	610015703000
200T/3200	2000	3200	2660	400	200	470	11	376018802670
200T/4000	2000	4000	3200	400	200	470	11	454018802770
200T/6000	2000	6000	4800	400	200	470	11	6080x1950x2900
250T/3200	2500	3200	2660	400	250	490	15	378019802860
250T/4000	2500	4000	3200	400	250	490	15	4560x1980x2960
250T/5000	2500	5000	4000	400	250	490	15	5080x2100x3250
250T/6000	2500	6000	4800	400	250	490	15	6080x2200x3400
300T/3200	3000	3200	2660	400	250	500	22	380020803090
300T/4000	3000	4000	3200	400	250	500	22	458020803090
300T/5000	3000	5000	4000	400	250	500	22	5100x2200x3300
300T/6000	3000	6000	4800	400	250	500	22	660022503500
400T/4000	4000	4000	3200	400	300	605	30	458024603600
400T/5000	4000	5000	4000	400	300	605	30	560024603750
400T/6000	4000	6000	4800	400	300	605	30	6200x2650x4000
500T/4000	5000	4000	3200	600	300	615	37	4200x2800x4100
500T/5000	5000	5000	4000	600	300	615	37	5200x2800x4200
500T/6000	5000	6000	4800	600	300	615	37	6200x2800x4300
600T/5000	6000	5000	4000	600	300	650	37	5200x3000x4400
600T/6000	6000	6000	4800	600	300	650	37	6200x3000x5400
800T/5000	8000	5000	4000	700	350	710	55	520035005600
800T/6000	8000	6000	4800	700	350	710	55	620035005800
1000T/6000	10000	5000	4800	700	350	730	55	620041006900

机床配置，及选配信息

序号	名称
1	数控系统
2	双关节活动吊臂
3	液压控制系统
4	卡套
5	高压齿轮泵
6	磁栅尺
7	油缸密封元件
8	可调上快夹
9	上、下模具
10	后挡料系统
11	油缸
12	重载自润滑导轨
13	主电机（伺服）
14	单/双极空气开关
15	交流接触器、热继电器
16	断路器、按钮
17	微型继电器
18	直线导轨、滚珠丝杆
19	伺服电机

注：具体配置询问销售人员
