WHK-高速数控折弯机
高速数控折弯机厂家直销,适用于小件金属板材加工;速度快,更方便,更高效;设计新颖,精度高,噪音低;伺服控制4轴YXRZ;机床模具两侧装有激光防护。
产品介绍
|
技术参数
|
机床配置
|
产品视频

无锡神冲 — 让制造更智能!

高速数控折弯机特点:

  • 自 2013 年起面向欧洲和北美市场的高速数控折弯机,单缸钣金迷你折弯机。其独特的设计仅有一个油缸,也可加装椅子坐下加工折弯工件。
  • 高速数控折弯机采用焊接钢板,框架由左右壁板,工作台,油箱,滑块,数控系统,标准模具组成。
  • 滑块行程方向(Y)轴和后挡块(X,R,Z)轴均由数控系统控制。
  • X轴控制后挡料前后移动; R轴控制后挡料上下移动;Z轴两档指控制后挡料左右移动。

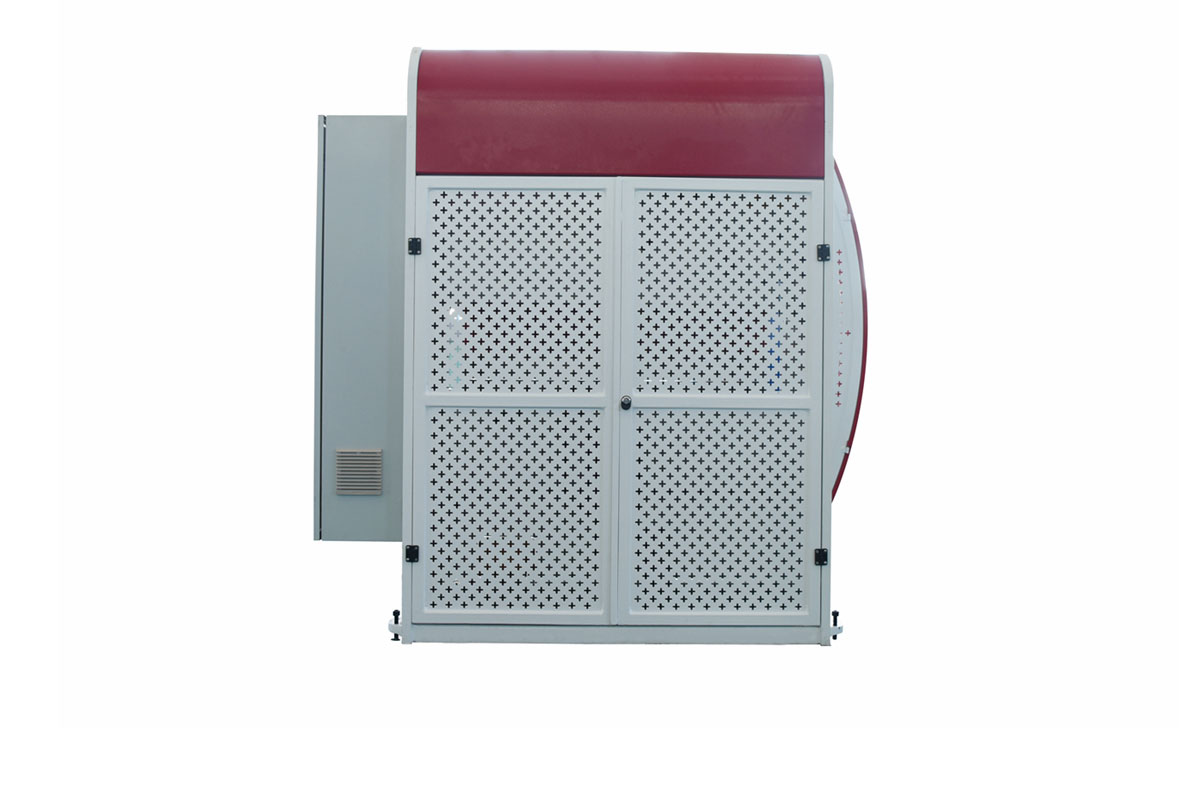

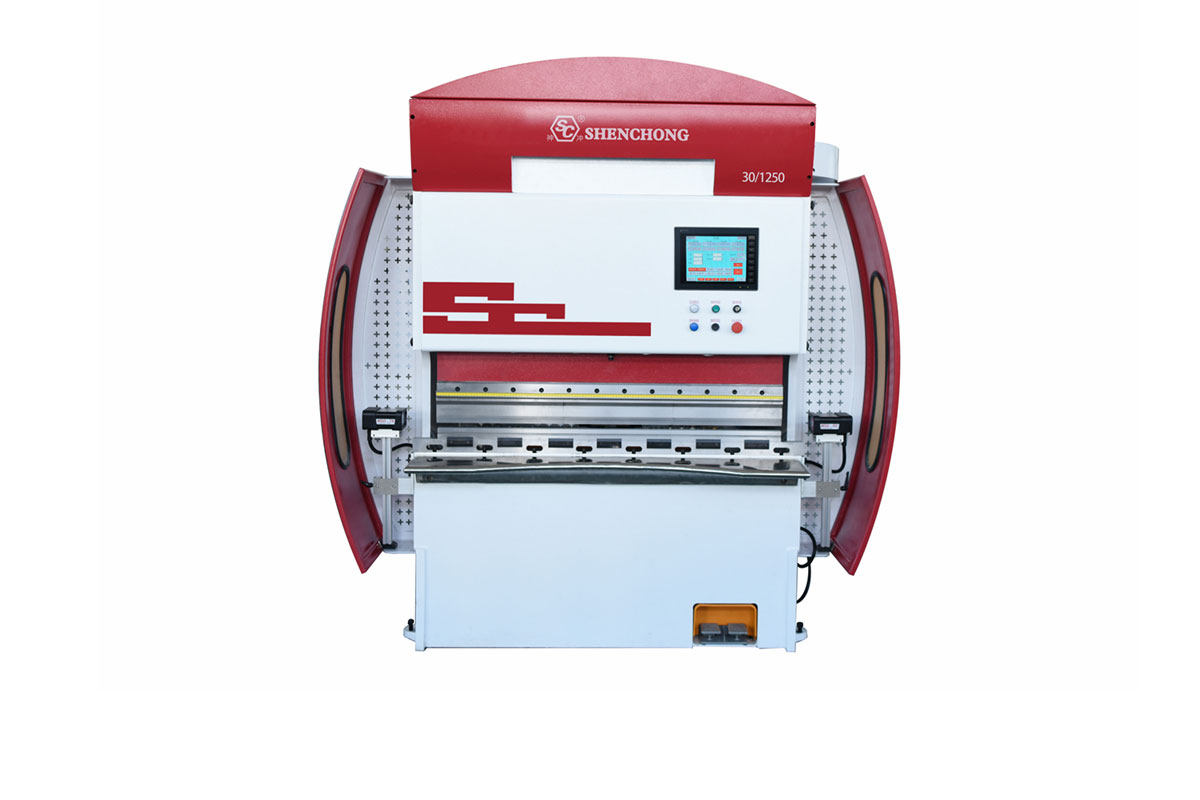

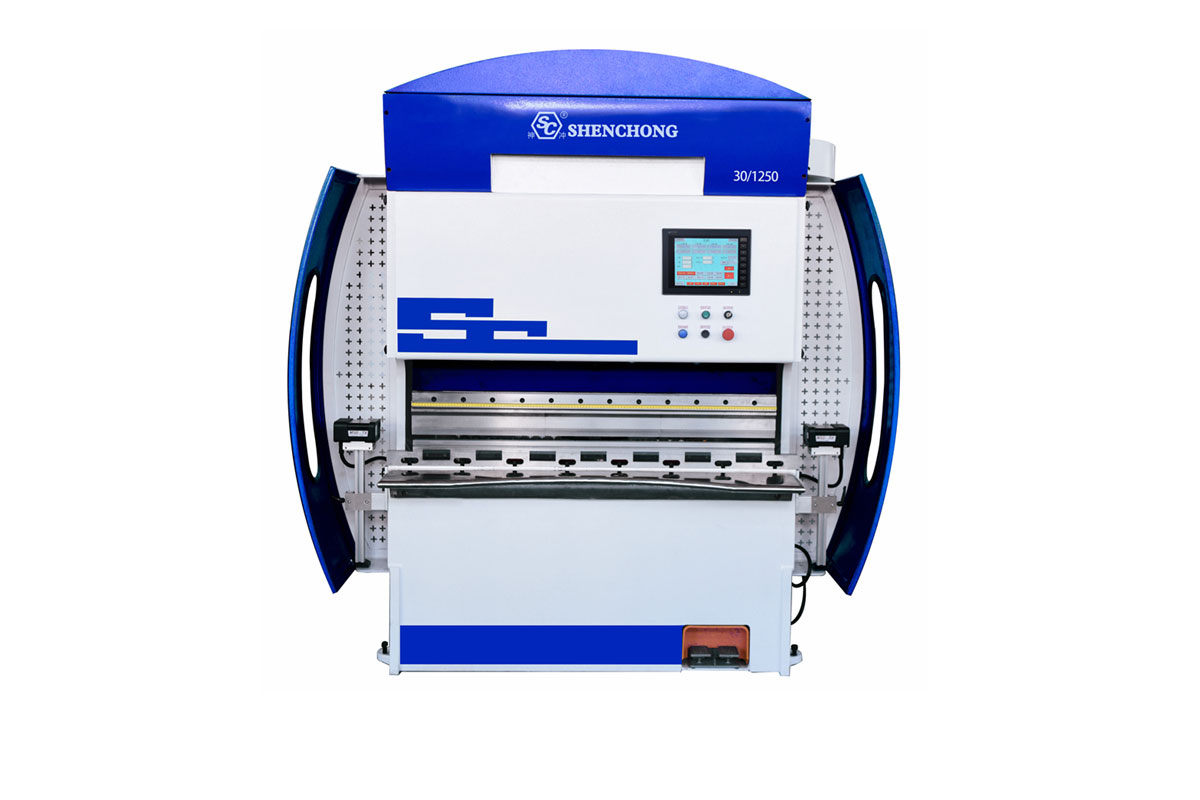

高速数控折弯机图片

高速数控折弯机高速特性:

  • 空载速度(快下): 150-400mm/s
  • 工作速度(慢速): 5-20mm/s
  • 回程速度(快上): 150mm/s

高速液压数控折弯机

  •   滑块行程(Y) 和后挡料(X, R, Z) 由CNC 系统控制。
  •   X控制后挡料前后移动。
  •   R控制后挡料上下移动。
  •   Z 指的是后挡料手指左右移动。


WHK- CNC 高速折弯机型号尺寸

型号尺寸可达 20 吨/30 吨/40 吨,1250 毫米

高速数控折弯机的优点和区别:

  •  快捷、方便、高效
  • 适用于小型金属板材加工

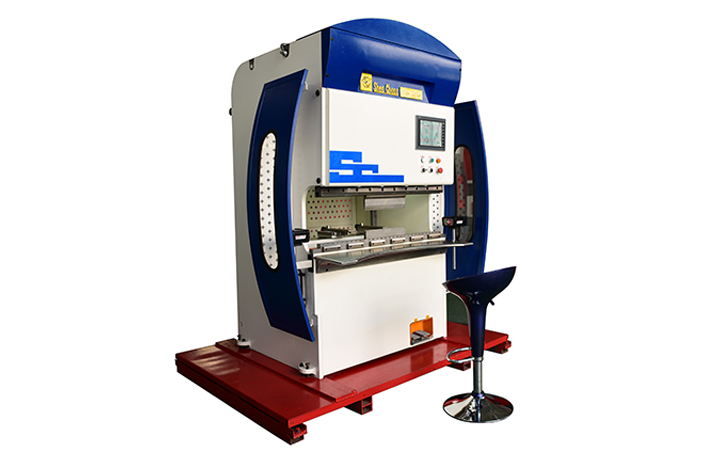

  • 独特的单缸结构设计,坐着办公的椅子
  • 神冲小型折弯机接近速度高达300mm/s
  • 标配MSD激光保护,保护操作人员高速工作
  • 标准伺服控制4轴Y、X、R、Z一次折弯工件(无需手动调整后挡料)
  • 高精度和高强度
  • 小型折弯机Y精度±0.01mm,X精度±0.05mm,R精度±0.1mm,Z精度±0.1mm

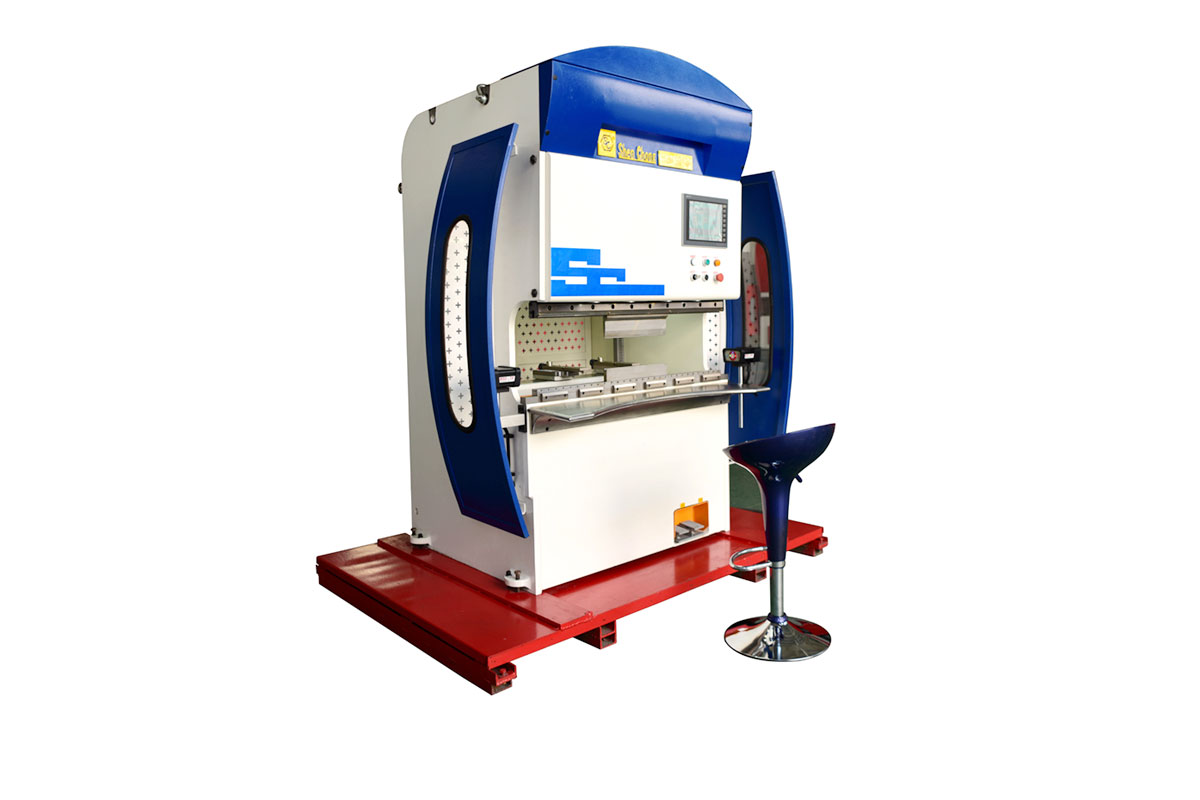

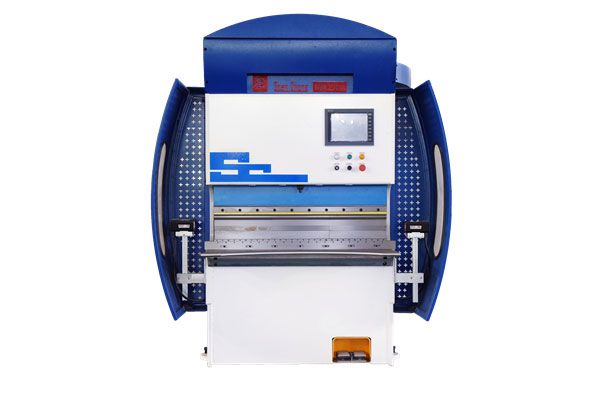

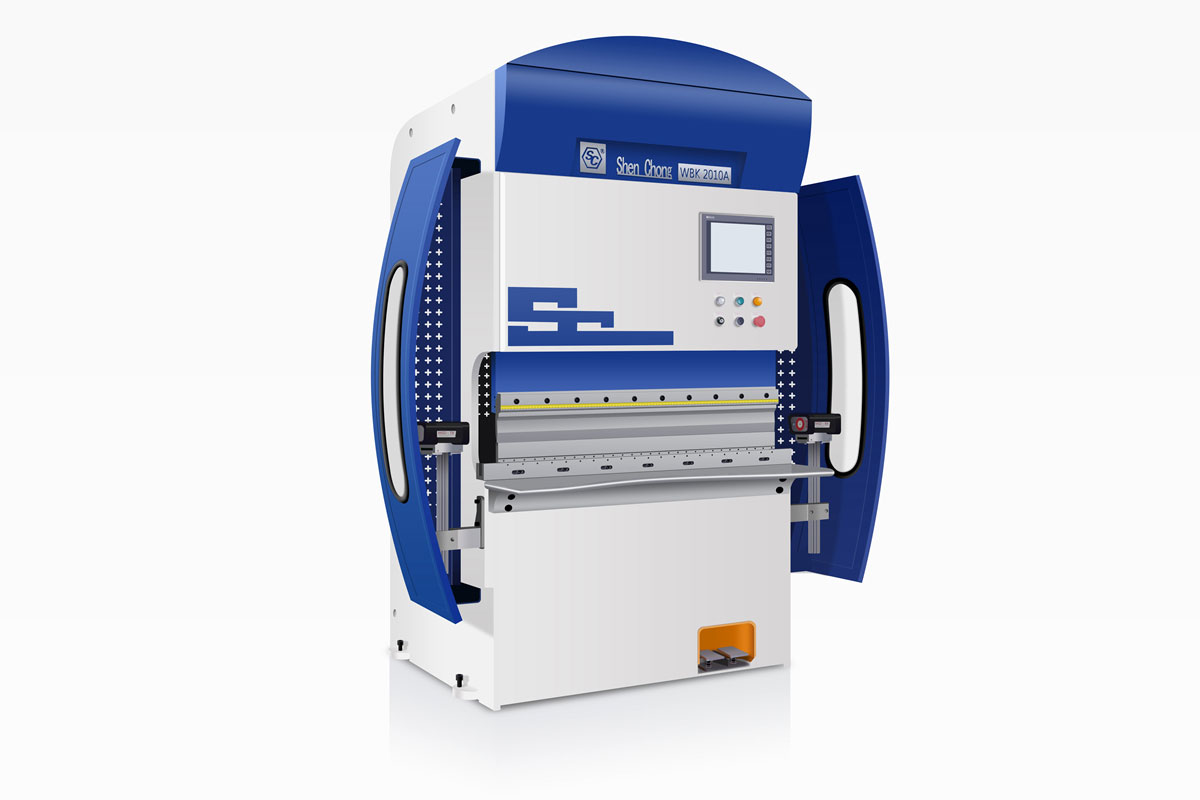

高速数控折弯机图片

高速数控折弯机标准组件:

  •  采用三菱控制系统
  • 4轴数控
  •  Y轴精密滑枕定位
  •  标准 X、R 和 Z 轴
  •  NOK密封圈

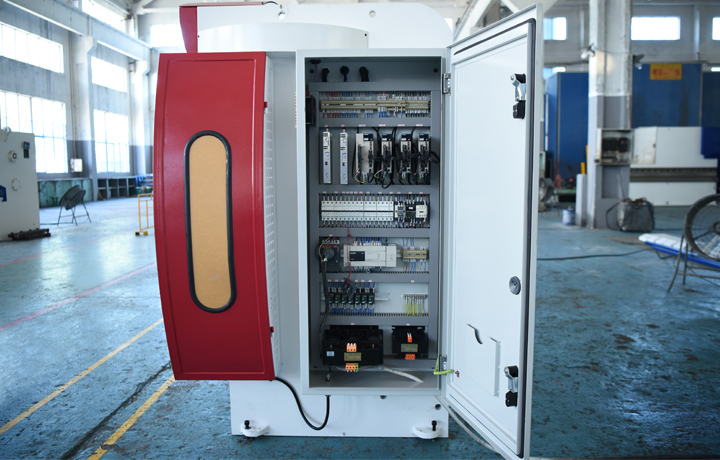

  •  施耐德和ABB电气元件
  •  后挡料采用滚珠丝杆和滚动导轨
  •  标准 MSD 激光保护(意大利)
  •  安川伺服电机




折弯工件实例:

高速折弯机折弯工件图


高速折弯机折弯工件图2




细节展示

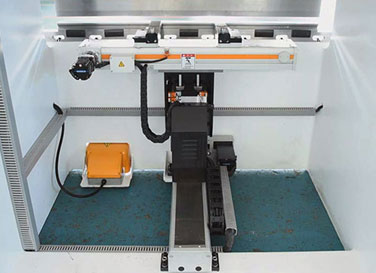

高速折弯机后挡料机构
后挡料
伺服控制4轴YXRZ、高速高精度
标准Z轴
保证板材在工作台中间折弯
高速折弯机标准Z轴

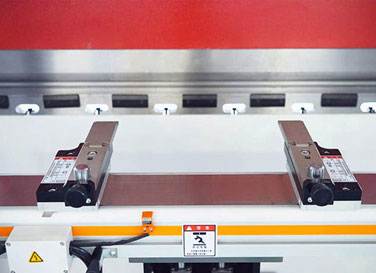

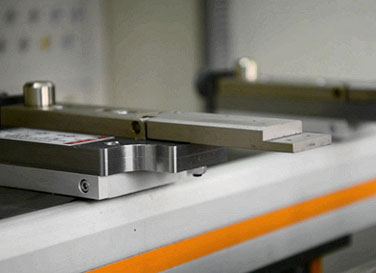

后挡料挡指
挡指
三点支撑板材满足不同用户行程要求

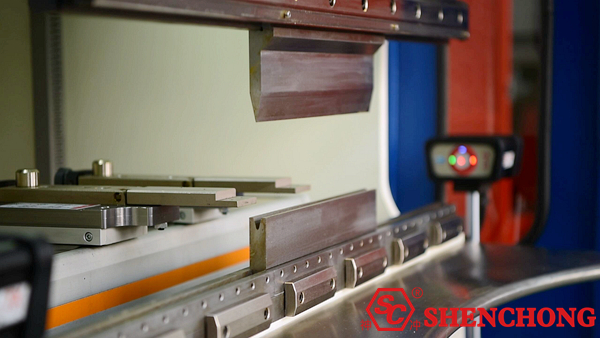

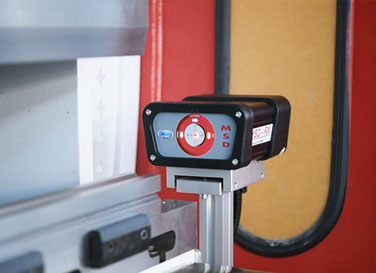

激光保护
保证高速运行时的操作安全
