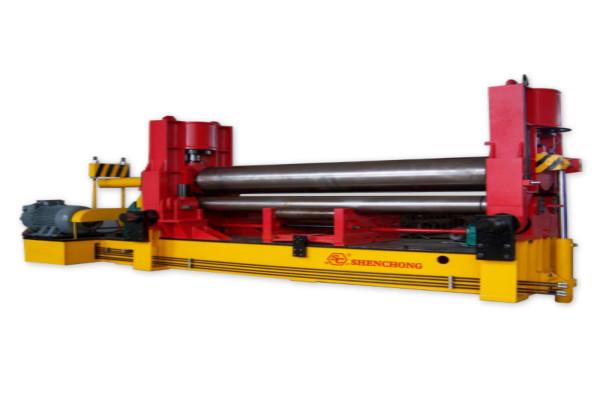

液压式三辊卷板机是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。

　　想要数控卷板机的功能达到最好，手动调试也是很重要的：

　　1、上升：关门到位按住上升按钮胶辊上升，松开上升按钮胶辊停止上升。上升到位检查上限光电开关有无正常工作指示灯亮，如没有指示灯亮请调节位置，检查有无损坏。

　　2、开启油泵检查油泵电机旋转方向，检查油压，检查有无漏油现象。

　　3、电机：门关到位按住电机按钮电机旋转，松开电机按钮电机停止旋转。检查电机旋转方向是否正确。

　　4、将(手动/自动)拔开关打在手动上。

　　5、将380VAC电源接到电箱端子(R、S、T)上，正确连接后将断路器推上，关好电箱，检查液压，检查有无漏油现象。

　　6、关门：按住关门按钮关门油缸工作、松开关门按钮关门油缸停止工作。关门到位检查光电开关有无正常工作指示灯亮，如没有指示灯亮请调节位置，检查有无损坏。

　　7、下降：门关到位按住下降按钮胶辊下降，松开下降按钮胶辊停止下降。下降到位检查下限光电开关有无正常工作指示灯亮，如没有指示灯亮请调节位置，检查有无损坏。

　　8、打开电源开关，电源指示灯(红色)亮。
