现代金属加工领域，卷板机作为板材成型的关键设备，广泛应用于船舶制造、压力容器、能源装备等行业。其中，三辊卷板机因其结构简单、操作灵活和成本效益高的特点，成为中小型企业的首选设备。本文将深入探讨其工作原理、技术优势、典型应用场景及未来发展趋势。

    一、三辊卷板机的工作原理与结构

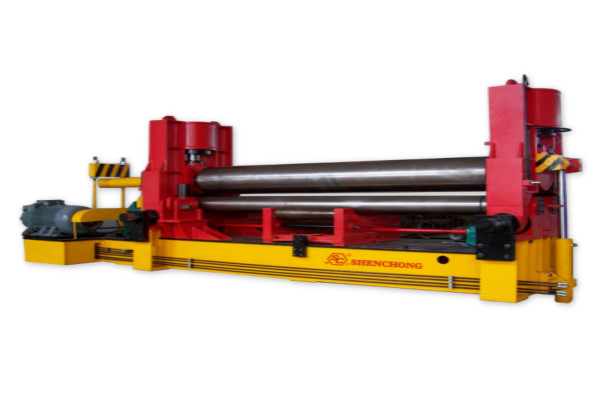

    三辊卷板机由三个主要辊轴组成，包括两个位于下方的固定下辊和一个可移动的上辊（或对称式结构中的两个侧辊）。其核心原理是通过辊轴的旋转和压力，使金属板材发生塑性变形，形成所需曲率的弧形或筒形工件。

    1.机械传动与液压驱动

    对称式三辊卷板机：上下辊对称分布，通过机械齿轮传动实现同步旋转。操作时需预先对板材两端进行预弯，适用于规则弧形加工。

    非对称式三辊卷板机：上辊可垂直升降，下辊固定或主动旋转，液压系统提供压力。无需预弯即可直接卷制，显著提升效率。

    2.关键参数与性能

    最大加工厚度：通常为6100mm（视设备型号而定）；

    卷板速度：0.55m/min；

    最小卷筒直径：与辊径和板材延展性相关，需避免材料冷作硬化。
    二、技术优势与局限性

    优势：

    结构简单，维护成本低：相比四辊卷板机，省去了复杂的辅助辊系统，故障率低；

    适应性强：可加工碳钢、不锈钢、铝合金等多种材质；

    节能高效：液压机型能耗较传统机械式降低约30%。

    局限性：

    预弯需求：对称式机型需额外工序处理板材端部；

    精度限制：对于高精度筒体（如核电密封容器），需配合校圆设备二次加工。

    三、典型应用场景

    1.船舶制造业

    用于船体弧形外板加工。船厂采用30mm厚钢板卷制直径8米的船舱分段，三辊卷板机通过分段加压技术避免板材表面划伤。

    2.压力容器生产

    在液化天然气（LNG）储罐制造中，三辊卷板机配合数控系统实现±0.5mm的曲率精度，满足ASME标准。

    3.新能源装备

    风电塔筒的锥形段卷制中，通过调整上辊倾角，非对称机型可一次性完成锥度5°15°的成型加工。

    四、技术创新与发展趋势

    1.智能化升级

    引入PLC控制系统与激光测距仪，实时反馈卷板曲率。例如，某品牌推出的智能机型可通过HMI界面预设参数，自动补偿回弹量。

    2.复合加工能力

    集成坡口切割与卷圆功能的一体化设备已进入市场，减少工件周转时间达40%。

    3.绿色制造技术

    采用静音液压系统和废料回收装置，降低噪音至75dB以下，同时实现铁屑的自动收集与再利用。

    4.材料适应性突破

    针对高强钢（如Q690D）的冷卷工艺，研发新型辊面涂层技术，减少摩擦导致的微裂纹。

    五、选型与使用建议

    1.选型要点

    根据板材厚度选择辊轴直径（一般辊径≥20倍板厚）；

    液压机型优先考虑压力闭环控制系统；

    配备红外安全防护装置，符合ISO12100标准。

    2.操作规范

    卷制前需清洁辊面，避免杂质压入板材；

    渐进式加压，防止瞬间过载导致辊轴变形；

    定期检测辊轴平行度，误差需控制在0.1mm/m以内。

    随着智能制造与绿色制造的推进，三辊卷板机正从传统机械向高精度、自动化方向迭代。未来，通过与AI算法的结合，设备或将实现自学习式加工，进一步推动金属成型领域的变革。对于企业而言，合理选型与技术创新将成为提升竞争力的关键。
