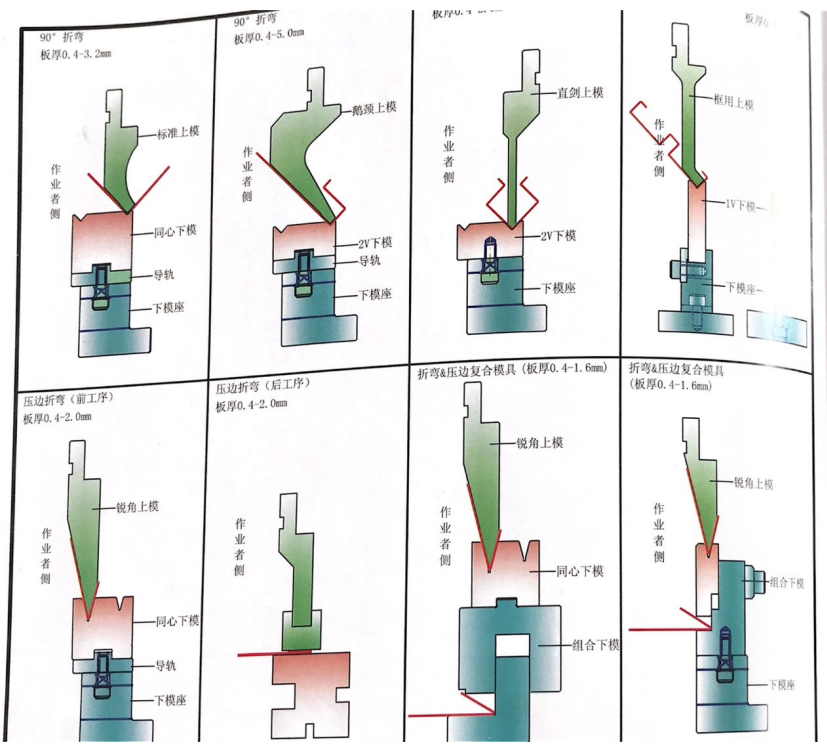

折弯机模具是用来成型加工板料的工具，这种工具有各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。用以在折弯机压力的作用下使坯料成为有特定形状和尺寸的制件的工具。

　　任何金属加热时都要膨胀，由于钢在加热时，同一个折弯机模具，各部分的温度不均(即加热的不均匀)就必然会造成模具钢材内各部分的膨胀的不一致性，从而形成因加热不均的内应力。在钢的相变点以下温度，不均匀的加热主要产生热应力，还会产生组织转变的不等时性，既产生组织应力。因此加热速度越快，折弯机模具表面与心部的温度差别越大，应力也越大，模具热处理后产生的变形也越大。所以，不同模具淬火方式也不尽相同，以下来说说：

　　1、H13模具钢如何热处理硬度才能达到58℃?

　　进行1050~1100℃加热淬火，油淬，可以达到要求，但一般热作模具是不要求这么高的硬度的，这么高的硬度性能会很差，不好用，一般在HRC46~50性能好、耐用。

　　2、模具热处理过后表面用什么洗白?

　　(1)可以用不锈钢酸洗液，或者盐酸清洗。喷砂处理也可以。磨床磨的话费用高，而且加工量大，有可能使尺寸不达标的。盐酸洗不掉的话，估计您用的是高铬的模具钢?是D2还是 H13?高铬模具钢的氧化层比较难洗掉。用不锈钢酸洗液应该可以，磨具商店或者不锈钢商店都有卖的。

　　(2)没有不锈钢酸洗膏吗?那种可以。H13这类含铬比较高的模具钢，氧化层是难以用盐酸洗掉的。还有一个办法，自己也在用。们的模具既然已经油石磨过，表面就是比较光滑的。实际上，可以先只用粗的油石打磨，或者用砂带打磨，之后就去热处理。回来之后再用细油石打磨。而用的办法是，用纤维轮先打磨，就可以有效的把黑皮去除，再研磨抛光。或者喷砂，用800 目的碳化硼做一遍喷砂试试，应该就能够去除黑皮，还不需要化太多功夫重磨。

　　3、热处理厂对金属是怎么热处理的?

　　热处理厂的设备非常多，炉子大概有箱式炉，井式炉，箱式炉用的最多，很多热处理都可以在这里面处理，比如退火，正火和淬火的加热过程，回火这些常见的热处理。

　　其实就是一个用电加热的炉子，先将炉子升温到预定温度，然后把工件丢进去，等待一段时间到预定温度，然后保温一段时间，然后取出，或者在炉子里一起冷却，井式炉一般是作为渗碳处理设备，是一个埋到地下的炉子，工件放进去之后，密封，然后往炉子里面滴入一些富碳液体，比如煤油或则甲醇，然后在高温下这些液体分解成碳原子渗入工件表面。

　　4、什么是非热处理强化?

　　表面处理：如镀硬铬，增加零件的耐磨性;喷丸强化：用于承受交变应力下工作的零件，可以大大提高疲劳强度;滚压：利用滚压工具在常温状态下对零件表面施加压力，使金属表面产生塑性变形，修正金属表面的微观几何形状，提高表面光洁度，提高零件疲劳强度以及耐磨性和硬度。a

　　5、怎样区分热处理件和没有热处理的工件?

　　工人不小心把一个未经热处理的生件和一批调试好的经过热处理的工件混在一起，现在如何把他们区分开来，不要切割工件看金相啊，那样会破坏产品，要急着发货?

　　热处理工艺 30Cr 经正火、再淬火、然后回火，生件是 铸件未经热处理。两者都经过了抛丸处理颜变色分不出来了，还有硬度都是在 35-45 之间了，靠硬度无法区分。如果也不能通过硬度和热处理氧化色来判别。建议通过敲击声音来辨别。铸件和淬火+回火态工件金相组织不同，内耗有差异，通过轻轻敲击，可能能分辨。

　　6、热处理中的过烧是什么意思?

　　超过规定加热温度，致使晶粒长大，各项力学性能变坏如脆性变大，韧性下降，容易变形和开裂等等，控制好加热温度可以避免过烧。指钢在固液相线的温度范围内的某一个温度以上加热时，奥氏体晶界发生了化学成分变化，局部或整个晶界出现烧熔现象。此时晶界上会富集 S,P等化合物，导致晶界结合力降低，机械性能严重恶化。过烧后钢材不能通过热处理或加工方法补救。

　　7、模具淬火裂纹产生的原因?

　　（1）模具材料存在严重的网状碳化物偏析。

　　（2）模具中存在有机械加工或冷塑变形应力。

　　（3）模具热处理操作不当 (加热或冷却过快、淬火冷却介质选择不当、冷却温度过低、冷却时间过长等)。

　　8、怎么进行大型冲压模具的热处理?尤其切边这类模具经常生产有毛刺，不能正常运行的情况。

　　(1) 模具热处理尽量选真空热处理， 以获得最小的变形量。

　　(2)模具可采用拼接结构，分成小块就好热处理了。最好用慢丝割，精度高、光洁度高、变形小。间隙有保证，毛刺会小的。看看的设备精度是否很差。

　　(3)切边毛刺大除了上面的几位提到的，认为凸模单边受力，强度不够可能性大。是否凸模太单薄?是否设计靠刀?还有板料热处理后有残余应力，线割后会出现变形，可以考虑较大的线割孔预先铣出再热处理，留3~4mm 线割。

　　9、用H13钢来做热挤压模具锻造工件是黄铜热处理为45~48°模具直径120mm，高70mm，工作数小时后模具开裂?

　　(1)锻压温度大概是900~1000℃?是不是温度太高了?模具使用前没有经过充分预热也有可能容易开裂。模具设计不合理也有可能容易开裂。将模具的回火温度提高一些，缩小和实际锻压温度的差距，回火实际长一些。

　　(2)这个要综合考虑的，必要的时候要做下金相，才能基本判断原因的哦。

　　10、模具表面有软点产生原因?

　　（1）模具在热处理前表面有氧化皮、锈斑及局部脱碳。

　　（2）模具淬火加热后，冷却淬火介质选择不当，淬火介质中杂质过多或老化。

　　（3）模具热处理前应去除氧化皮、锈斑，在淬火加热时适当保护模具表面，应尽量采用真空电炉、盐浴炉和保护气氛炉中加热。

　　（4）模具淬火加热后冷却时，应选择合适的冷却介质，对长期使用的冷却介质要经常进行过滤，或定期更换。

　　11、模具热处理前组织不佳?

　　（1）)模具钢材料原始组织存在严重碳化物偏析。

　　（2）锻造工艺不佳，如锻造加热温度过高、变形量小、停锻温度高、锻后冷却速度缓慢等，使锻造组织粗大并有网状、带状及链状碳化物存在，使球化退火时难以消除。

　　（3）球化退火工艺不佳，如退火温度过高或过低，等温退火时间短等，可造成球化退火组织不均或球化不良。

　　12、模具淬火后组织粗大，原因是什么？

　　（1）模具钢材混淆，实际钢材淬火温度远低于要求模具材料的淬火温度(如把 GCr15 钢当成3Cr2W8V 钢)。

　　（2）模具钢淬火前未进行正确的球化处理工艺，球化组织不良。

　　（3）模具淬火加热温度过高或保温时间过长。

        出现这个问题后，模具使用时将会产生断裂，严重影响模具的使用寿命。

　　13、用 Cr12MoV 钢制造冷模具应如何进行热处理?

　　高硬度高耐磨高韧性优化处理：980~1200℃加热淬火，油淬(机油)400 ℃回火一次，240 ℃回火一次，HRC57~61，超耐用不崩刃。

　　14、H13模具钢热处理后出现裂是什么原因?

　　可以进行金相分析,看表面是否有材料是否有脱碳现象,开裂的话一般都是脱碳引起,H13 一般都是做挤压模,对材料的硬度要求不是很高,用的是不是真空 炉建议用 1030~1050℃试下。

　　15、模具的导柱导套通常采用什么材料?

　　(1)在内地用45#碳素结构钢或碳素工具钢，热处理淬火硬度 HRC45 左右，达不到HRC58~62，就是到了那么高，很易断。

　　(2)一板高要求的是用SKD61或SKD11和H13等热处理淬火硬度HRC51左右。

　　16. 模具制造中热处理的作用?

　　模具制造中热处理的作用: 提高硬度、耐磨性，从而提高其寿命;强度加强，变形减小，保证模具的精度和精度稳定性。

　　17、模具的失效原因分析?

　　失效大部分是由断裂、磨损和变形而引起，其主要原因是热处理不当和模具加工不良。因此，合理选择材料、正确制订热处理工艺，提高热处理质量，对于延长模具使用寿命起着关键作用。模具热处理包括预先热处理和最终热处理，热处理的最终目的是使模具有良好的表面质量和强度、塑性和韧性的合理配合。

　　18、Cr12mov 模具钢热处理后出现一块一块的掉的原因?

　　(1)可能是在淬火时，超过温度太多，过热，造成晶粒粗，脱碳严重，马氏体粗大，断口粗晶，韧性、塑性低。

　　(2)加热温度过高、保温时间过长，造成材料表面脱碳严重，组织晶粒粗大、结合力差，塑性显著降低。建议：校对加热设备;调整淬火、回火温度和时间;做试样热处理工艺试验，进行必要性能测试分析。

　　19、盐浴热处理的优点?

　　优点：受热均匀变形量小，少无氧化脱碳，加热快，能很快转变工件内部组 织结构，保温性能和加热均匀性能好，可以进行固溶处理加热，适用性广泛，可进行近乎无氧化的出货处理等。缺点：工作环境恶劣，对工件有一定腐蚀，使用寿命相对较短，工作空间尺寸和功率来讲，功率较大，尺寸较小。而且废盐对环境有些污染，如果客户有对无氧化有较高要求的话可以考虑，成本一般情况。

　　20、检验热处理效果用什么方法?

　　简单的检查表面硬度。准确的破检：检查淬硬层深、心部硬度、淬火金相组织等级、调质金相组织等级。淬硬层深临界硬度值=淬火硬度最小值 X0.8。

　　21、模具材料深冷处理的作用有哪些?

　　深冷处理是淬火后工件冷却过程的延续，在模具行业中的应用主要体现在冷作模具钢和高速钢、轴承钢，冷作模具和模具配件都有深冷技术应用的案例。深冷将会改变一些相关机械性能，主要作用如下几点：提升工件的硬度及强度，保证工件的尺寸精度提高工件的耐磨性，提高工件的冲击韧性，改善工件内应力分布，提高疲劳强度，提高工件的耐腐蚀性能。

　　22、热处理后线割开裂是模板的问题还是热处理的问题?

　　(1)因为没有经过热处理的钢进行线切割是很难开裂的，线切割开裂是因为切割时出现应力集中。因此热处理时不光要达到热处理要求的硬度还必须消除内应力。消除内应力的关键就是回火的温度和回火的时间。若回火温度太低，回火时间再长内应力也无法消除;若回火温度太高，虽然消除了应力，但却不能达到要求;若回火温度合适，但回火时间太短，应力也无法完全消除。因此热处理后线切割开裂的关键是回火温度和回火时间的控制。

　　(2)热处理后线切割开裂这种情况比较复杂，有模具淬火后回火不充分的可能，也有模具锻造时存在缺陷的可能。如果是一般的碳钢模具，回火不充分是主要原因，需要优先考虑，对高合金模具来说，也有可能材料本身存在缺陷，如杂质、碳化物偏析等情况，这些需要高倍金相检测才能判断。

　　23、Cr12MoV热处理爆裂原因有哪些?

　　冷却介质是否冷却过快(不能用盐水，水剂等) (2)淬火前，可能没有退好火，造成内应力过大 (3)材料冶金不好(非金属夹杂物，带状组织，共晶碳化物) (4)淬火时，炉温升的过快 (5)没有及时回火

　　综上所述：折弯不同钣金材质的数控折弯机模具所需淬火方式有不同的选择，从而达到在无其他可变因素的情况下，使用寿命会相对延长。

推荐阅读：该如何选择机器人折弯单元与柔性折弯中心?
